一种X射线机影像增强器的安装方法
加入时间：2020-05-18 16:29:14 当前新闻点击率：1637
影像增强器主要作用就是将X射线设备的X射线影像转换成可见光图像并提高其数千倍的亮度。穿过人体的透射X线（X线图像）照射到影像增强器的输入屏上，获得亮度较弱的荧光影像，再经影像增强器增强后在输出屏上获得一个尺寸缩小的、亮度比输入屏上的亮度强千万倍的荧光影像。
输出屏上的荧光影像经光学系统传输和校正后，被摄像管摄取，从摄像管输出的视频电流信号经预放器放大、控制器进行图像信号控制、处理和放大后获得全电视信号，输送到监视器，在监视器荧光屏上显示X线透视图像。 那么，X射线机的影像增强器该怎样安装呢？下面就给大家介绍一下。

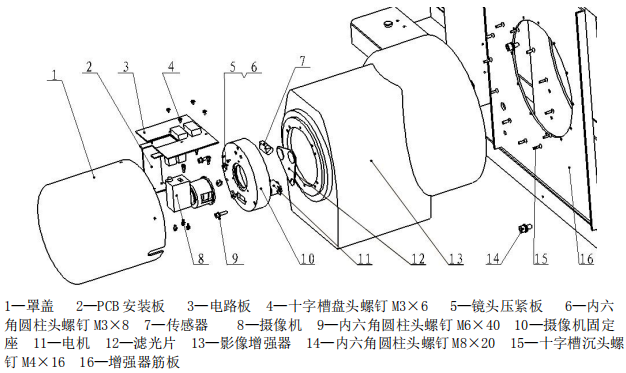

2、依次用2个M3×6十字槽沉头螺钉、2个M3×6内六角圆柱头螺钉将传感器、电 机和滤光片固定在摄像机固定座上，用十字螺丝刀拧紧螺钉。 3、在安装完影像增强器后，安装摄像机固定座，用3个M6×40内六角圆柱头螺钉 将其固定在影像增强器上拧紧。然后用3个M3×8内六角圆柱头螺钉将3块镜头压紧板 把摄像机压紧。（注意：保护好摄像头不损坏） 4、用3个M3×8内六角圆柱头螺钉将 PCB安装板锁紧，再用4个M3铜螺柱和4个M3×6十字槽沉头螺钉把PCB板固定在PCB安装板上。 5、安装罩盖，将罩盖用M3×8十字槽盘头螺钉固定在摄像机固定座上，影像增强器电路系统安装完成。 下一篇:
|
