普利德PLD5500型医用X射线机球管的安装方法

加入时间：2020-05-18 14:20:22　　当前新闻点击率：1581

X射线球管是一种生产X射线的装置，是医用X射线机的核心部件之一，球管安装与调试的成功与否不仅影响X射线机图像质量,还影响着球管自身的使用寿命，下面给大家介绍一下普利德PLD5500型医用X射线机球管的安装方法。

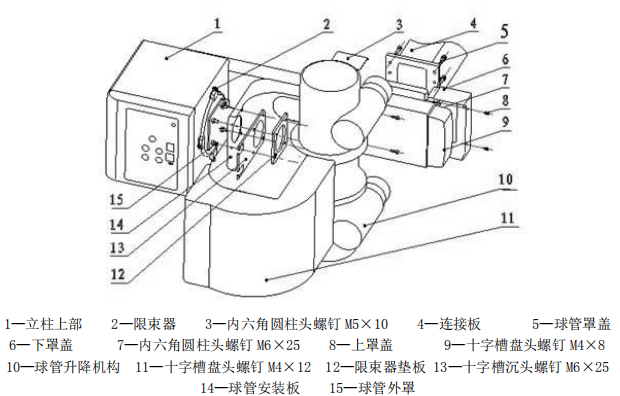

1、如上图示方向，先用十字螺丝刀将M4×8螺钉拧出，挪开升降机构上的上罩盖和下罩盖两零件，安装升降机构，用6个M6×25的内六角螺钉将升降机构锁在升降立柱上部。
2、安装完升降机构后，将球管上抱箍安装在升降机构上，将球管抱箍上M4内六角螺钉松开，安装球管（图示方向，阴极朝上）。然后将M4内六角螺钉拧紧。
3、球管安装完后，将限束器垫板，球管安装板和连接板叠在一起，用M6×25十字槽沉头螺钉连在球管上。
4、限束器连接件安装完后，将限束器上内六角螺钉M5×40拧出，不脱落。安装限束器，旋转限束器，使其缺口对准连接板缺口，然后旋转限束器至适当位置，锁紧M5 ×40内六角螺钉。
5、装球管外罩，球管外罩T型槽插入球管安装板槽口，将M4×12十字槽盘头螺钉用螺丝刀将球管外罩与球管罩盖相连。
这样，X射线球管就安装好了。不同厂家生产的球管的物理特性相差较大，为了保证X射线机的可靠安全运转、获得比较好的图像质量并延长使用寿命，球管在日常使用中应注意以下几点：
1、不要进行超过规定条件的加载，若过载运行有可能引起管套和 X 射线管的损坏。
2、组件在高压状态工作，产生X射线，操作和调试时应注意防护。
3、组件内装有玻璃制作的X射线管，搬运、安装时一定要轻拿轻放，防止X射线管破损。
4、工作的环境条件为环境温度10℃～40℃、相对湿度为30%～85%、大气压力为（70～106）kPa。
