乳腺钼靶X射线机有哪些结构？分别起什么作用？
加入时间：2020-06-09 14:00:35 当前新闻点击率：1890
乳腺X射线机是近年来国际上推荐的乳腺癌筛查中的主要方法，可以发现临床查体摸不到肿块的乳腺癌，通常用于40岁以上的妇女。乳腺机发展到如今，其结构已基本成熟：主要包括X射线球管、高压发生器、机架/机构、压迫板、图像处理装置（或暗盒）、穿刺活检系统、图像后处理系统（CAD）和数字工作站等。

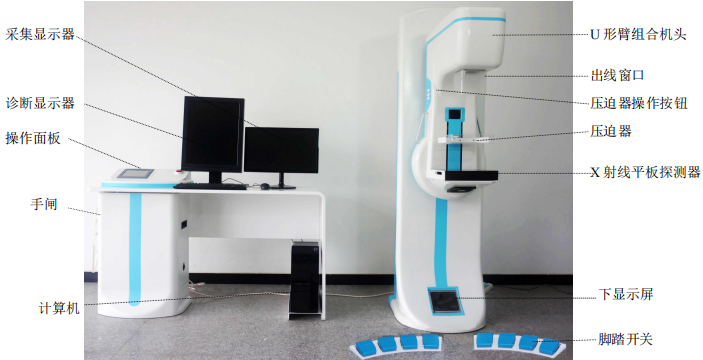

下面就以普标特Mega600为例，讲述一下乳腺X射线机结构特点。 普标特Mega600乳腺X射线机主要由高压发生器、X射线管组件、限束器、机架（含U形臂和电动压迫器）、操作台、手持开关、脚踏开关、平板探测器、图像处理系统、诊断显示器、采集显示器组成。如下图所示：
U形臂上有组合机头、X射线出线窗口、压迫器操作按钮、电动压迫器、X射线平板探测器台、压迫状态显示屏等部件。U形臂可作±90度电动旋转，并数字显示旋转角度。出线窗口设有可抽出的滤线板或选配电动滤过器。柔性变速电动压迫器由压迫器操作按钮控制上下运动，X射线平板探测器台内有固定的乳腺专用平板数字图像探测器。 立柱后部有后接线面板和散热风机等部件，立柱前面有脚踏开关。操作台上的大型彩色液晶屏触摸按键操作面板用于控制设备的状态和调节曝光参数，后接线面板上有电源、保险、接地柱，侧面是有线手持开关手闸的插座。操作台上还有图像显示器和控制显示器，以及操作键盘和鼠标。操作台的右下边是数字图像处理计算机。 乳腺x线摄片迄今仍被公认为乳腺疾患影像学检查的好方法， 能从乳腺的病灶整体来观察情况，不易漏诊。对中、老年患者，乳腺内脂肪较多，腺体已部分退化，在乳腺x线片上对比良好，显示清晰，便于前后对照观察，为早期诊断提供重要依据。 上一篇:
|
