普爱PLX9600系列的悬吊DR的安装要求
加入时间：2020-04-01 14:17:58 当前新闻点击率：2515
DR分为多种类型，有悬吊DR、U臂DR、双立柱DR等等，其中悬吊DR智能化程度高，平板球管活动灵活，全方位无死角，外观大气等特点，但是组件配置复杂，安装要求、机械定位和设置的要求都比较高。下面和大家介绍一下普爱PLX9600系列的悬吊DR的安装要求。

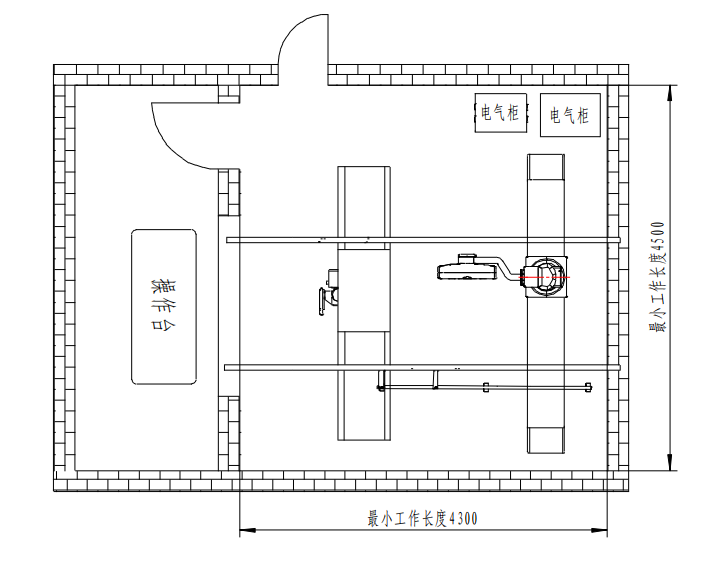

 一、机房布局说明 a) 机房的布局，应符合 GBZ 130-2013《医用 X 射线诊断放射防护要求》中第 5 条的各项要求，可以参数上图。 b) 配电箱至少有200A的机器专用开关；三相正弦交流电，电源电压380V±38V，电源频率50Hz±1Hz，电源线径单根不小于 10m㎡。 c) X射线室面积不低于20㎡，单边长度不低于3.5m；工作范围至少需4.5m*4.3m。屋顶至地面距离3.1m。 d) X射线室的上、下和四周墙壁，有用线束方向应有3mm铅当量的防护厚度，非有用线束方向应有2mm铅当量的防护厚度。 e) 门的高度不小于1.8m，宽度不小于0.8m。观察窗应不影响观察。 f) 机器与操作台的走线孔开6cm左右直径的圆孔（靠近地面，地槽）。走线长度不超过10m，超过10m则必须走地槽且与厂家联系定做。 g) X射线室固定天轨槽钢的墙体应为承重墙，且宽度应不小于240mm。槽钢安装进入墙体的长度应不小于150mm，且周边用混凝土填满，待混凝土干透后才能安装天轨及悬吊重物。 二、实际布局时，应根据机房的情况作合理布局，将各机件布置得整齐美观，操作方便，能充分发挥机器的正常功能。主要掌握以下几点： a) 悬吊架为中心进行机件的机房布置。这是由于悬吊架的位置决定了病人的投照位置和进出路径，也与X射线的投照方向有一定关系。 b) 便于病人的检查 c) X 射线的投照方向应有利于防护。 d) 操作维修方便。内容包括两方面：一是机组各部分位置安排合适，避免操作人员工作往返增多；二是机件不宜布置得太紧密，以免影响维修人员的维护和修理。 e) 步线合理。步线应尽量整齐，避免过多交叉。勿在本产品的控制器或电源电缆上放置任何物品，亦不宜将电缆放在人员来往的地方，以免损坏电源线和信号电缆。 f) 机器一旦安装固定好，切忌自行拆卸和移动。 |
