用于新型肺炎拍片数字化DR的工作原理

加入时间：2020-03-19 14:57:28　　当前新闻点击率：1815

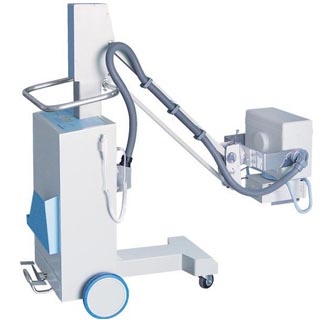

冠状病毒感染的肺炎具有肺炎影像学特征，在数字化DR摄影下肺部会呈现“白肺”，在病情、疗效评估中具有较大价值。普爱医疗是一家专业生产医用X光机的厂家，下面就由小编来介绍一下X光机各个部位的工作原理吧。

一、高压电路
X射线管所需高压由220V整流产生直流300V电压，加至逆变器，逆变产生110kHz的逆变频率，经X射线发生器组件中的变压器和二倍压电路升压至设定值。
二、灯丝电路
X射线管所需灯丝点亮电压由灯丝板提供。24V直流电压经调整后产生一定幅度可调的直流电压，再由电路逆变成中频方波送灯丝变压器隔离后供给灯丝。
三、控制电路
系统采用高速微型智能芯片控制，实现数据存储、数据通信、状态检测、kV、mA输出控制及mAs数字闭环控制等功能。
四、图像采集
X射线从发生器射出后，穿过目标物体，到达动态平板探测器，由动态平板探测器将光信号转为电信号，再把电信号转换为数字信号，通过网线传输到计算机中。之后，由计算机对数字信号进行图像处理，将图像呈现在显示器上。
